Dekorační litinový zvon s otočnou konzolí 32 cm – I1531

Name: Dekorační litinový zvon s otočnou konzolí 32 cm – I1531
Brand: Interservis PRAGUE
SKU: E4823
Price: 2229 CZK
Availability: InStock

Dekorační litinový zvon s otočnou konzolí

Výrazný kus litiny s opravdovým zvukem.
Pro příležitostné soukromé použití a místa, kde vynikne jeho tradiční charakter.

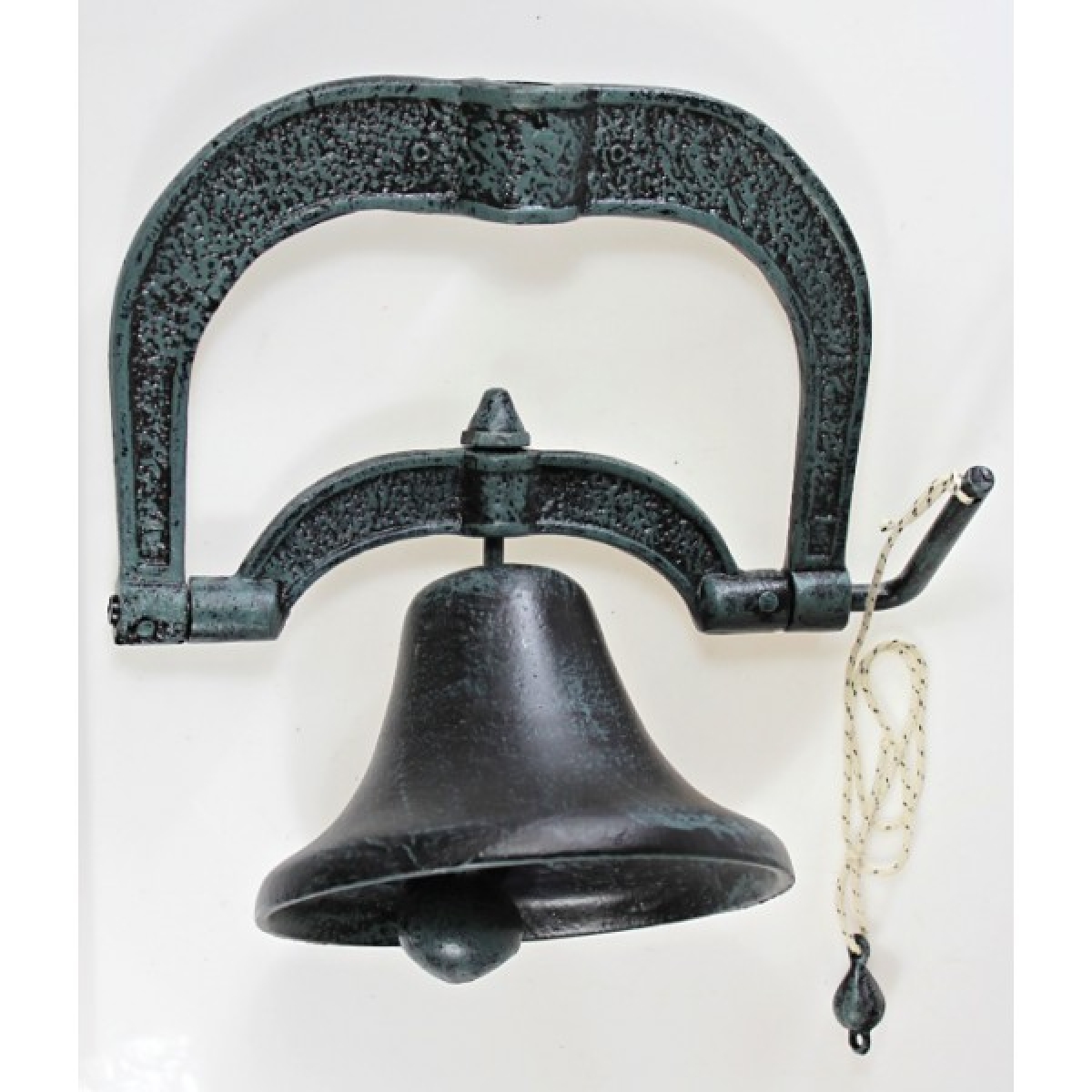

Model I1531 je vyrobený z litiny a opatřený zeleným ochranným nátěrem. Součástí konstrukce je otočná konzole, srdce zvonu a páka určená k připevnění táhla. Mírným tahem za táhlo do strany a dolů se vychýlí otočná část se zvonem a srdce udeří do jeho vnitřní stěny.

Výrobek má především dekorační charakter. Při dodržení montážních a bezpečnostních pokynů jej lze příležitostně používat pro vlastní potřebu. Není určen pro komerční, profesionální ani intenzivní provoz. Nejedná se o kostelní zvon, poplašné nebo bezpečnostní signalizační zařízení ani o vybavení veřejné zvonice.

Základní vlastnosti

Odlitek z litiny se zeleným ochranným nátěrem
Otočná konzole se srdcem a pákou pro připevnění táhla
Rozeznívání mírným tahem za táhlo do strany a dolů
Rozměry smontovaného výrobku (Š × V × H): 31 × 32 × 18 cm
Výška výrobku: 32 cm
Hmotnost: 5 kg
Především dekorace pro příležitostné soukromé použití

Důležité bezpečnostní upozornění

Výrobek váží 5 kg a při používání se jeho část pohybuje. Nesprávná montáž, nedostatečně pevný podklad, nevhodné kotevní prvky nebo zanedbání kontroly mohou způsobit uvolnění či pád výrobku a následné vážné zranění nebo poškození majetku.

Montáž a zavěšení musí provést odborně způsobilá dospělá osoba se znalostí mechanických konstrukcí, spojovacích prvků a vlastností použitého podkladu.
Před montáží musí být posouzena pevnost podkladu, nosnost konstrukce a vhodnost použitých spojovacích a kotevních prvků. Zohledněte hmotnost výrobku i dynamické namáhání při jeho pohybu.
Konzoli upevněte prostřednictvím všech otvorů určených výrobcem k montáži. Nepoužívejte provizorní, poškozené, zkorodované nebo nedostatečně pevné upevňovací prvky.
Výrobek neumisťujte nad vstupy, chodníky, schodiště, posezení, parkovací místa ani jiná místa, kde se běžně pohybují lidé nebo zvířata.
Kolem otočné části ponechte dostatečný volný prostor bez překážek. Prostor přímo pod zvonem a v dosahu jeho pohybu musí během používání zůstat nepřístupný dalším osobám.
Výrobek není hračka a není určen k používání dětmi. Montáž ani obsluhu nesvěřujte dětem a táhlo udržujte mimo jejich dosah.
Za táhlo tahejte pouze mírně, do strany a dolů. Prudce za ně netrhejte, nezavěšujte se na něj a nepoužívejte je k nadměrnému rozhoupávání konstrukce.
Nedotýkejte se otočné konzole ani dalších pohyblivých částí během pohybu. V prostoru otočného mechanismu hrozí přiskřípnutí prstů a jiné mechanické zranění.
Před použitím vizuálně zkontrolujte uchycení konzole, dotažení šroubů a matic, otočný spoj, spojení zvonu, sponu, srdce a stav táhla.
Výrobek nepoužívejte, pokud je uvolněný, prasklý, deformovaný, nadměrně zkorodovaný, jeho pohyb je nepravidelný nebo je jinak poškozený.
Po pádu nebo silném nárazu výrobek nepoužívejte, dokud jeho stav a bezpečnost uchycení neposoudí odborně způsobilá osoba.

Návod ke smontování a montáži

Před montáží zkontrolujte úplnost a neporušenost všech částí výrobku.
Odborně způsobilá osoba musí podle materiálu, stavu a nosnosti podkladu určit vhodný způsob upevnění a odpovídající spojovací prvky.
Při montáži do vhodného pevného a nepoškozeného dřevěného trámu uvádí dodavatel vruty o rozměru nejméně 8 × 80 mm. Pokud to konstrukce umožňuje, použijte raději průchozí šrouby zajištěné podložkami a maticemi z druhé strany.
Uvedený minimální rozměr vrutů platí pouze pro vhodný dřevěný podklad a nenahrazuje posouzení skutečné nosnosti konstrukce, vhodnosti spojovacího materiálu a dynamického namáhání při používání.
Pro upevnění konzole použijte všechny montážní otvory. U jiného podkladu musí odborně způsobilá osoba zvolit odpovídající kotevní systém.
Zvon připevněte k otočné části konzole natěsno šroubem. Zespodu jej zajistěte kontramaticí a shora ozdobnou maticí.
Na šroub připevněte sponu a následně srdce zvonu.
Po dokončení montáže zkontrolujte dotažení všech spojů, stabilitu konstrukce a volný prostor v celém rozsahu pohybu otočné části.
Výrobek rozezněte pouze mírným tahem táhla od páky do strany a dolů, z bezpečného místa mimo prostor přímo pod zvonem a mimo dráhu jeho pohybu.

Pravidelná kontrola a údržba

Pravidelně kontrolujte pevnost uchycení konzole, dotažení všech šroubů a matic, stav otočného spoje, ostatních pohyblivých částí, spony, srdce a táhla. Četnost kontroly přizpůsobte umístění, povětrnostním podmínkám a četnosti používání. Kontrolu proveďte také po silném větru, mimořádném počasí, nárazu nebo při jakékoli pochybnosti o stabilitě.

Pokud se objeví vůle, prasklina, deformace, nepravidelný pohyb nebo výraznější koroze, výrobek okamžitě přestaňte používat a nechte jej zkontrolovat odborně způsobilou osobou.

Při venkovním umístění pravidelně kontrolujte stav ochranného nátěru a podle potřeby jej obnovujte vhodným prostředkem určeným na litinu.

Technické parametry a identifikace

Název výrobku: Dekorační litinový zvon s otočnou konzolí 32 cm

Typ výrobku: dekorační litinový zvon s otočnou konzolí

Označení výrobce: LT-I1531

Označení dovozce / produktový kód: I1531

Materiál: odlitek z litiny

Povrchová úprava: zelený ochranný nátěr

Rozměry smontovaného výrobku (Š × V × H): 31 × 32 × 18 cm

Hmotnost: 5 kg

Konstrukce: otočná konzole, zvon, srdce, páka a táhlo

Určené použití: především dekorace; pouze příležitostné soukromé používání při dodržení návodu

Výrobce, dovozce a odpovědná osoba v EU

Výrobce:
Xi'an Linton Foundry and Arts Co., Ltd.
Middle Section, Hudian Road, Hu County
Xi'an, Shaanxi 710300, Čína
E-mail: trade@xian-linton.com

Dovozce a odpovědný hospodářský subjekt v EU:
INTERSERVIS Export-Import, s.r.o.
K Podchodu 439/1
104 00 Praha 10, Česká republika
IČO: 25133420
E-mail: interservis@iol.cz
Tel.: +420 775 272 059

Prodejce:
Novaline, s.r.o.
Čechova 1295
665 01 Rosice, Česká republika
IČO: 28293355
E-mail: info@novaline.cz
Tel.: +420 734 322 587

Návod a technický list dovozce Interservis

Před montáží a prvním použitím si přečtěte návod a technický list dodaný společností INTERSERVIS Export-Import, s.r.o. Dokument obsahuje montážní postup, bezpečnostní upozornění a pokyny ke kontrole a údržbě výrobku.

Upozornění: společný dokument se vztahuje k modelům I1530 a I1531. Pro tento výrobek platí údaje označené I1531: rozměry 31 × 32 × 18 cm a hmotnost 5 kg.

Otevřít návod pro model I1531

Záruka: 2 roky
